Полимерная добавка для улучшения условий твердения бетона
MNC-SAP
Описание
Высокоэффективные впитывающие полимеры (SAP) являются специальной суперабсорбирующей добавкой внутреннего действия для улучшения условий твердения бетона. При добавлении в бетон она начинает активно впитывать воду, которая затем медленно высвобождается. Насыщенная полимерная добавка SAP удерживает содержание воды в бетоне и предотвращает её выпотевание. При изменении температуры полимеры начинают отдавать воду. Вода мигрирует от высокого потенциала влажности к низкому, таким образом, градиент потенциала миграции влаги уменьшается. Это заставляет внутреннюю влагу равномерно распределяться по всему объему бетона, предотвращая неравномерное распределение воды в смеси. Полимерная добавка предотвращает растрескивание бетона, повышает его прочность, морозостойкость и водонепроницаемость. Данная добавка рекомендуется к использованию в регионах с засушливым, ветреным и холодным климатом.

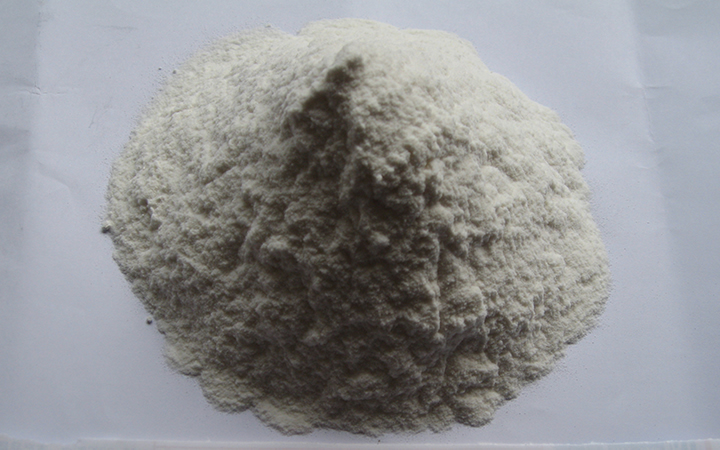

| Внешний вид | Впитывающая способность | Размер частиц | Время впитываня |
| Белый порошок | В 30-50 раз больше собственной массы | 50-100 меш | До 3 минут |
Дозировка
Около 380-400 грамм добавки смешивается с 1 кубометром бетона (сухая смесь). После применения добавки водоцементное отношение повышается на 0.02-0.03.
Применение
Суперабсорбирующая полимерная добавка совместима с поликарбоксилатными суперпластификаторами, что позволяет понизить степень выпотевания влаги. Дозировка: 5-10 кг полимерной добавки на одну тонну поликарбоксилатного суперпластификатора. Дозировка варьируется в зависимости от степени выпотевания.
| № | SAP | Сопротивление холоду, 28 дней | Электростатический поток, 56 дней（C ） | |
| Цикл быстрого замораживания / сек | Относительный модуль упругости / % | |||
| 1 | Обычный | 300 | 97.6 | 1257 |
| 2 | 0.1% от массы цемента | 300 | 97.2 | 1208 |
(С расчётом на 4% -5% начальное содержание воздуха).
На 28 день твердения бетон с добавлением полимерной добавки может выдерживать более 300 циклов быстрого замораживания. На 56 день выдерживания результаты испытания электростатическим потоком также соответствуют стандарту. Это свидетельствует о том, что ионная проницаемость и морозоустойчивость бетона при добавлении SAP не снижаются.
Одностороннее замораживание
Когда бетонная смесь с добавлением высокоэффективных впитывающих полимеров подвергается односторонней заморозке при наличии солей, а затем проходит 28 дней попеременного замораживания и оттаивания, шелушение бетона составляет всего 0,057 г/см2, что немного меньше, чем у бетона без добавки, и значительно меньше установленного стандарта в 0,15 г/см2.
